恒温恒湿实验室作为开展检验检测工作的基本场所，其环境条件对检测结果有着极其重要的影响。特别是对环境条件有着极为苛刻要求的项目。如精密压力表、玻璃量器等。目前，我国对于恒温恒湿实验室内温度和湿度的技术参数检测还没有针对性的检测标准，为了能顺利开展相关工作，必须保证恒温恒湿实验室提供的环境稳定可靠。

广州精晖多年以来一直服务于实验室行业，公司以高精度恒温恒湿实验室为主营业务，在行业内丰富应用经验和公司独有的高精度能量守恒技术，赢得了该企业对我司技术和专业的认可。公司业务拓展的众多整体检测中心建设项目（含：各功能房专业装饰装修、专用操作台及通风系统等）赢得了新老客户技术实力一致认可。



常情况下，实验室采用温湿度表来监测其环境温湿度， 但考虑到恒温恒湿实验室空间较大，普通温湿度表误差较大， 且不能对恒温恒湿实验室的各个位置进行有效监测，也不能对环境温湿度的波动度进行有效记录。分析情况后，我认为只有大范围布点，利用温度传感器和湿度传感器对整个恒温恒湿实验室温湿度进行测量分析才能验证实验使用要求。因为恒温恒湿实验室是一个封闭的空间，类似于环境温度、湿度设备，因此我参考 JJF1101-2003《环境试验设备温度、湿度校准规范》开展此项工作，也根据恒温恒湿实验室的具体结构和实际实验情况做了一些改变。

合同要求技术指标

温度：（20±1）℃，湿度：（65±10）%RH。

验证项目

温度偏差、湿度偏差、温度波动度、湿度波动度、温度均匀度、湿度均匀度。

使用计量标准器

温湿场测量记录仪， 测量范围温度（-25~300） ℃， 湿度（5~100）%RH，温度修正值扩展不确定度 U=0.3℃， k=2，湿度修正值扩展不确定度 U=1.6%RH，k=2。

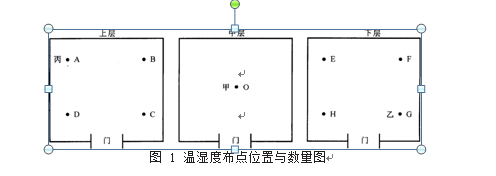

温湿度布点位置与数量

因为实验主要在实验室工作台面上进行，所以检测时中层检测点应布置在与实验室工作台面相平的高度，且验证点与恒温恒湿实验室墙壁间隔距离应不少于 0.5 m。其中，温度 检 测 点 9 个（A、B、C、D、E、F、G、H、O， 其 中 O 为温度测量中心点），湿度检测点 3 个（甲、乙、丙，其中甲为湿度测量中心点）。如图1所示

                                   数据处理

温度偏差计算

Δtd=td-to———————————————————（1）

式中：Δtd- 温度偏差，℃；

to- 中心点 n 次测量的平均值，℃；

td- 设备显示温度平均值，℃。

温度均匀度计算

恒温恒湿实验室在稳定状态下，在 1 min 内（每 4 min

测量 1 次）每次测量中实测最高温度与最低温度差的算术平均值。

——————————（2）

式中：Δtu- 温度均匀度，℃；

n- 测量次数；

ti max- 各测量点在第 i 次测得的最高温度，℃；

ti min- 各测量点在第 i 次测得的最低温度℃。

温度波动度计算

恒温恒湿实验室在稳定状态下，工作空间中心点温度随时间的变化量，即中心点在 1 h 内（每 4 min 测量 1 次）实测最高温度与最低温度之差的一半，冠以“±”号。

Δtf=± (to max-to min)/2——————————————（3）

式中：Δtf- 温度波动度，℃；

to max- 中心点 n 次测量中的最高温度，℃；

to min- 中心点 n 次测量中的最低温度，℃。

相对湿度偏差

Δhd=hd-ho——————————————————（4）

式中：Δhd- 湿度偏差，%RH；

ho- 中心点 n 次测量的平均值，%RH；

hd- 恒温恒湿实验室显示的湿度平均值，%RH。

相对湿度均匀度计算

恒温恒湿实验室在稳定状态下，测量中心点温度随时间的变化量，即中心点在 1 h 内（每 4 min 测量 1 次）每次实测最高相对湿度与最低相对湿度之差的算术平均值。

—————————（5）

式中：

Δhu- 相对湿度的均匀度，%RH；

n- 测量次数；

hi max- 各测量点在第 i 次测得的最高湿度，%RH；

hi min- 各测量点在第 i 次测得的最低湿度，%RH。

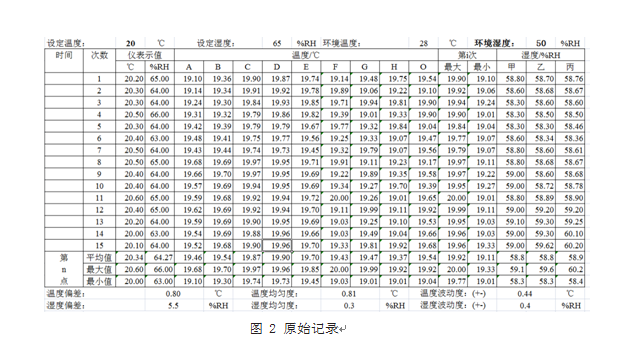

测量结果的扩展不确定度报告

本恒温恒湿实验室在设定为 20℃，65% 时温度偏差：Δtd =0.8℃，U=0.4℃，k=2

湿度偏差：Δhd=5.5%RH，U=2.4%RH，k=2 温度波动度：Δtf= ± 0.44℃，U=℃，k=2

湿度波动度：Δhf= ± 0.4%RH，U=0.8%RH，k=2 温度均匀度：Δtu=0.8℃，U=℃，k=2

湿度均匀度：Δhu=0.3%RH，U=2.4%RH，k=2

根据检测结果，对照所开展实验项目所依据的规程、规范、标准的环境温湿度要求，按照示值误差符合性评定的要求，只要符合环境条件要求的实验，都可以在此恒温恒湿实验室内开展。
